Robot de manipulation du verre

Robot de manipulation du verre

Détails
Charge utile maximale : 30 kg
Distance d'atteinte maximale : 1 835,6 mm
Degré de liberté : 6 axes
Classification des produits
Robot de manutention
Share to
Envoyez demande
Description
Paramètres techniques

Description du produit

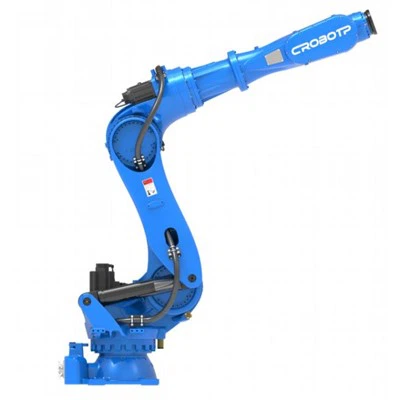

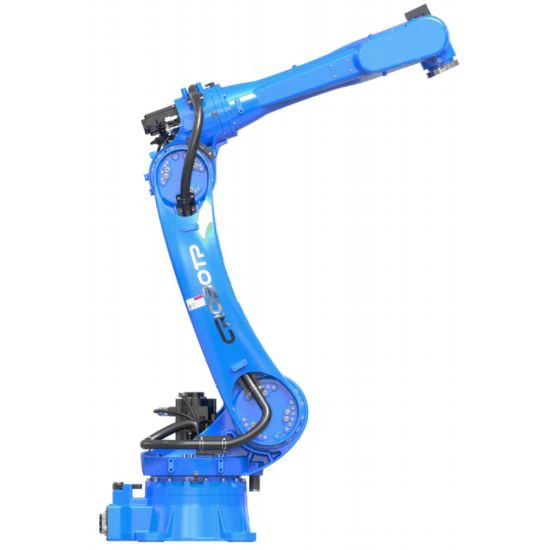

Robot de manipulation du verre à 6 axes pour un traitement automatisé

Le robot de manipulation du verre CRP-RA18-30 est conçu pour le chargement, le déchargement, le transfert et le positionnement automatisés du verre sur les postes de travail de traitement. Son mouvement flexible sur six axes et sa conception fine au poignet permettent un accès fluide aux espaces de production confinés, tandis que le contrôle de mouvement intelligent et les interfaces prêtes à l'application prennent en charge une manipulation stable et reproductible. Conçu pour les lignes de traitement et d'installation du verre, il permet de rationaliser le flux de matériaux et de réduire les manipulations manuelles répétitives.





Avantages du robot de manipulation du verre CRP



Conçu pour les applications exigeantes de manipulation du verre, le CRP-RA18-30 prend en charge un fonctionnement stable et flexible dans les environnements de production automatisés.



Fonctionnement flexible dans des postes de travail à espace limité

Le corps compact et le poignet mince réduisent les interférences autour des équipements de traitement, permettant au robot de se déplacer avec flexibilité dans des espaces de travail étroits et de manipuler le verre sur différentes configurations de postes de travail.

01

Performances stables dans des environnements exigeants

La combinaison d'un moteur à grande vitesse, d'une structure rigide et d'un poignet classé IP67 permet un fonctionnement constant lors de tâches de manipulation répétitives, tandis que la conception étanche aide à protéger les composants clés de l'exposition à la poussière et à l'eau.

02

Intégration facile avec les outils de manutention

Les trous de montage réservés sur les axes J2, J3 et J4, ainsi que le port d'E/S J3 et le circuit respiratoire à double circuit, offrent des options de connexion pratiques pour les composants pneumatiques et les outils d'extrémité de bras spécifiques à l'application.

03

Mouvement cohérent pour une manipulation répétitive

Le contrôle PID, la compensation dynamique basée sur l'observateur et la technologie d'affaiblissement du champ améliorent la réponse du moteur et la stabilité du mouvement. Les algorithmes cinématiques et dynamiques intégrés aident à maintenir un mouvement contrôlé pendant des cycles de manipulation répétés.

04

Fonctionnement plus sûr pour la manipulation automatisée du verre

La détection des collisions et la compensation de la gravité aident à contrôler le mouvement du robot dans différentes conditions de fonctionnement. Le panneau d'arrêt d'urgence indépendant et l'arrêt d'urgence à double circuit permettent une réponse rapide aux situations anormales, tandis que le filtre triphasé intégré contribue à réduire les interférences électriques.

05





TechniqueParamètres



Modèle

CRP-RA18-30

Forme de bras

Joints multiples verticaux

Degré de liberté

6 axis

Charge utile maximale

30kg

Course maximale

Axe1

Montage au sol/à l'envers -170 degrés ~ 170 degrés, montage mural - 30 degrés ~ 30 degrés

Axe2

-150 degrés ~ 85 degrés

Axe3

-85 degrés ~ 150 degrés

Axe4

-190 degrés ~ 190 degrés

Axe5

-135 degrés ~ 135 degrés

Axe6

-360 degrés ~ 360 degrés

Vitesse maximale

Axe1

110 degrés/S

Axe2

100 degrés/S

Axe3

120 degrés/S

Axe4

260 degrés/S

Axe5

220 degrés/S

Axe6

450 degrés/S

Couple admissible

Axe4

52N.m

Axe5

52N.m

Axe6

30N.m

Moment d'inertie admissible

Axe4

1,5kg.m2

Axe5

1,5kg.m2

Axe6

0,7kg.m2

Poids du robot

250kg

Distance maximale d'atteinte

1835.6mm

Précision de positionnement répétée

±0,05 mm

Mode d'installation

Montage au sol, à l'envers, montage mural

Interface du corps

E/S réservées

16Pin

Gaz réservé

2*φ8mm

Environnement d'installation

Température ambiante

0 ~ 45 degrés

Humidité relative

20 % ~ 80 % HR (sans condensation)

Vibration

Moins de 0,5 G

Autres

L'installation du robot doit être éloignée de : liquides ou gaz inflammables ou corrosifs, sources d'interférences électriques

Niveau IP

Corps IP54 , Poignet IP67

Caractéristiques avantageuses

Structure compacte, vitesse élevée, haute précision, extensibilité élevée et opération facile

Application

Manutention, découpe, marquage d'assemblage, polissage

Configuration de l'armoire électrique

G9A





Diagramme



Schéma de l'interface d'installation






Diagramme de plage de mouvement



2





Personnalisez le robot de manipulation du verre CRP pour vos projets



Nous pouvons ajuster les configurations clés pour mieux correspondre à vos conditions d'installation, à vos exigences de contrôle et aux spécifications de votre projet.



Longueur du câble d'interconnexion

Le câble d'interconnexion externe standard mesure 5 m, avec des options de 8 m, 10 m et 15 m disponibles. Des longueurs de câble personnalisées peuvent également être fournies pour différentes configurations d'équipement.

Puissance du transformateur

Le transformateur intégré est disponible dans les configurations 3 000 W, 5 000 W et 8 000 W. D'autres spécifications de transformateur peuvent être fournies sur demande.

Pendentif d'apprentissage

Choisissez entre les pendentifs d'apprentissage modèle E et modèle C en fonction de votre configuration préférée de fonctionnement et de programmation du robot.

Enseigner la longueur du câble du pendentif

Les câbles du boîtier d'apprentissage sont disponibles en longueurs de 6 m, 8 m, 10 m, 12 m et 15 m. D'autres longueurs de câble peuvent être personnalisées en fonction de vos exigences d'installation.

Interface système

Le système peut être fourni avec une interface en anglais utilisant des étiquettes d'écran CRP. Des étiquettes d’interface en anglais alternatives sont également disponibles pour les projets ayant des exigences d’interface spécifiques.

Couleur des robots

Les options de couleurs standard incluent le bleu, le gris télécom, le rouge, le jaune ASD, le jaune FLK, le blanc de sécurité, le papier d'herbe et le gris clair. D'autres couleurs peuvent également être personnalisées, avec un délai de 45 jours.



Construisez votre robot personnalisé





CRPProcessus de personnalisation du robot de manipulation du verre



CRP gère chaque projet de robot personnalisé à travers un processus structuré, depuis l'évaluation initiale et la conception jusqu'à la production et les tests finaux.

Chaque projet de robot personnalisé est développé en fonction des exigences spécifiques d'application et de configuration du client.

  • Évaluation interne- Examine la pièce, la manipulation, la disposition et les exigences techniques pour définir les spécifications du projet.
  • Conception conceptuelle- Développe la configuration du robot, les outils, les interfaces et les dispositions d'installation pour l'application.
  • Préparation des matières premières- Prépare les composants mécaniques, électriques, pneumatiques et autres nécessaires à la production.
  • Production de masse- Fabrique et assemble le robot personnalisé selon les exigences de conception et de production approuvées.
  • Tests de performances- Teste le mouvement du robot, la précision du positionnement, la manipulation des charges et les fonctions personnalisées par rapport aux exigences spécifiées.
  • Tests automatisés- Vérifie les fonctions clés du robot et les performances opérationnelles grâce à des procédures automatisées standardisées.
  • Achèvement de l'échantillon- Effectue l'inspection finale et prépare le robot personnalisé et les matériaux pertinents pour la livraison.
Mass Production
Production de masse





Gestion de la qualité des robots industriels CRP



CRP applique un contrôle qualité tout au long de l'inspection des matériaux, de la vérification de la précision, des tests de production et de l'évaluation finale des performances afin de maintenir une qualité constante du robot avant la livraison.

  • Inspection des matériaux entrants- Vérifie la dureté, les dimensions, la composition des matériaux et l'apparence des matériaux entrants pour vérifier que les composants de base répondent aux exigences de qualité CRP.
  • Inspection à trois coordonnées- Inspecte les pièces moulées du corps du robot et les pièces usinées pour vérifier la planéité, la verticalité, la concentricité, l'espacement des trous et l'ouverture avant leur entrée en production.
  • Traçabilité numérique de la production- Utilise l'identification par code QR après l'inspection dimensionnelle pour connecter les données des composants au processus de production pour une gestion de la qualité traçable.
  • Contrôle qualité des composants- Effectue une inspection complète des principaux composants du robot et gère la qualité des fournisseurs pour identifier et tracer les problèmes potentiels au niveau des lots.
  • Test de vieillissement en charge- Effectue des tests de vieillissement sous charge maximale de 24 heures pour évaluer la stabilité de fonctionnement du robot dans des conditions de charge continue avant la livraison.
  • Tests de performances- Teste la précision du positionnement, le bruit, les sons anormaux et la compatibilité des armoires électriques dans le cadre de l'évaluation finale des performances du robot.
  • Inspection de qualité finale- Effectue des inspections complètes avant expédition pour vérifier les performances et la configuration du robot conformément aux exigences de la commande du client.

Ces processus de gestion de la qualité permettent une inspection et des tests traçables depuis les matériaux entrants jusqu'à la livraison finale, garantissant des performances constantes sur l'ensemble des produits de robots industriels CRP.

CRP Industrial Robotics Testing Center
Centre d'essais de robotique industrielle CRP





Pourquoi choisir CRP comme fabricant de robots industriels ?



CRP combine la R&D en robotique, la fabrication et l'expertise technique pour soutenir les projets d'automatisation industrielle.



Expérience de longue date dans l'industrie

CRP développe des systèmes de contrôle de robots depuis 2007 et a créé sa société de robotique en 2012. Sa base de robots industriels de plus de 35 000 m² couvre la R&D et la production de robots industriels, de contrôleurs, de systèmes d'entraînement et de contrôle, ainsi que d'autres composants de base.



Une expertise technique éprouvée

CRP possède plus de 400 droits de propriété intellectuelle autorisés, dont plus de 40 brevets d'invention. Ses capacités techniques couvrent le contrôle des robots, les systèmes d'entraînement, la détection intelligente et le développement complet de robots industriels.



Production contrôlée et gestion de la qualité

CRP gère les processus de production clés des robots industriels et des composants essentiels de son système de fabrication. Cette approche intégrée prend en charge la cohérence entre l'assemblage du robot, l'intégration des composants, les tests et la livraison finale.



Expérience mondiale établie

CRP a servi plus de 500 clients dans le monde et ses robots ont été exportés vers l'Asie du Sud-Est, l'Inde, le Pakistan, la Turquie, l'Europe et l'Amérique latine. Ses robots industriels sont utilisés dans les applications de manutention, de soudage, de palettisation, de pulvérisation, de polissage et de meulage.





Support de service complet de CRP pour vos projets de robots



CRP fournit une assistance technique et un service depuis l'installation et la formation du robot jusqu'à la maintenance après-vente à long terme.

Assistance technique sur site

CRP fournit une assistance sur site lorsqu'une assistance technique est requise lors du déploiement du robot.

L'assistance sur site comprend :

• Inspection robotique sur site

• Guide d'installation

• Assistance à la mise en service

• Dépannage technique

• Assistance technique sur site



Services de formation de robots

CRP propose une formation basée sur l'application robotique du client et les exigences opérationnelles.

La formation comprend :

• Formation sur les produits robotisés

• Formation au fonctionnement des robots

• Formation en programmation

• Formation à l'entretien

• Support de formation sur site



Service après-vente à long terme

CRP fournit une assistance continue après la livraison et la mise en service du robot.

Le service après-vente comprend :

• Garantie robot de 2 ans

• Assistance en réparation jusqu'à 5 ans après l'arrêt du produit

• Assistance de remplacement jusqu'à 10 ans

• Disponibilité des pièces de rechange



Discutez de votre projet





FAQ



Q : Quels sont les avantages du design fin du poignet du CRP-RA18-30 pour la manipulation du verre ?

R : La conception fine du poignet permet au robot de s'adapter de manière flexible aux espaces confinés des équipements de traitement du verre. Il est particulièrement adapté à la manipulation de verre de forme spéciale ou au travail dans des postes de travail compacts, en évitant les coins morts causés par les contraintes d'espace et en améliorant la flexibilité et la sécurité de la manipulation du verre.

Q : Quels sont les avantages pratiques du niveau de protection IP67 dans les scénarios de manipulation du verre ?

R : Le niveau de protection IP67 empêche la poussière générée lors du traitement du verre de pénétrer dans le corps du robot. Il protège également contre les éclaboussures de liquides tels que le liquide de refroidissement et l'eau, garantissant un fonctionnement stable dans des environnements humides ou poussiéreux tels que la découpe et le nettoyage du verre, réduisant ainsi le risque de panne de l'équipement.

Q : Comment le robot garantit-il la précision lors de la manipulation du verre ?

R : Le CRP-RA18-30 utilise la compensation de gravité pour compenser l'effet du poids du verre sur sa trajectoire. Combiné à la technologie avancée de contrôle PID, il atteint une répétabilité de ±0,05 mm, évitant ainsi les dommages au verre causés par un mauvais alignement lors de la manipulation. Il est particulièrement adapté à la manipulation de verre fin ou de pièces en verre délicates.

Q : À quelles exigences de personnalisation les trous de montage réservés et les ports d'E/S peuvent-ils répondre ?

R : Les trous de montage réservés sur les axes J2/J3/J4 peuvent accueillir des effecteurs finaux spécialisés tels que des ventouses et des pinces électromagnétiques. Le port d'E/S et le tuyau d'air à double circuit sur l'axe J3 prennent en charge des capteurs externes ou des outils pneumatiques, permettant des solutions de manipulation personnalisées basées sur la taille et le poids du verre, telles que celles pour le verre isolant et le verre photovoltaïque.

Q : Comment la fonction de détection de collision protège-t-elle la sécurité du verre et des équipements ?

R : Lorsque le robot rencontre un obstacle (comme le bord d'une table de travail ou un autre équipement) lors de la manipulation du verre, le système de détection de collision déclenche immédiatement une décélération ou un arrêt pour éviter que le verre ne se brise en raison de collisions violentes. Cela évite également d'endommager le bras du robot et les pinces à verre, minimisant ainsi les pertes de production.
