Présentation du produit

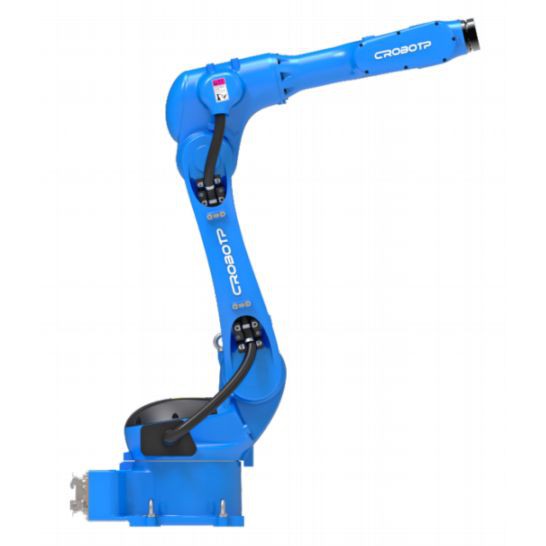

Robot industriel de 30 kg à flexibilité supérieure pour une manipulation automatisée
Le robot industriel CRP-RA15-12 à flexibilité supérieure est conçu pour la manipulation de charges utiles moyennes sur les lignes de production industrielle. Avec une charge utile nominale de 30 kg et une configuration articulée à six axes, il offre un mouvement flexible pour le transfert des pièces entre les machines, les postes d'assemblage et les zones de stockage de matériaux. Il convient aux applications telles que la manipulation de pièces automobiles, l'assemblage d'équipements, le chargement et le déchargement de machines et le transfert de matériaux en entrepôt, contribuant ainsi à automatiser les tâches de manutention répétitives et à améliorer l'efficacité du flux de production.
Avantages du robot industriel CRP à flexibilité supérieure et charge utile moyenne de 30 kg pour la manutention
Le robot industriel CRP à flexibilité supérieure et à charge utile moyenne de 30 kg combine rigidité structurelle, précision à grande vitesse et protection robuste pour fournir des solutions de manutention automatisées efficaces, précises et fiables.
Rigidité élevée et stabilité de charge dynamique
Construit avec un corps moulé optimisé à haute rigidité et des réducteurs d'harmoniques robustes, le robot minimise la déflexion structurelle sous une charge utile maximale. Cette stabilité dynamique élimine les vibrations de la pointe lors d'accélérations, de décélérations et de changements de direction rapides, protégeant ainsi les pièces lourdes et les pinces sensibles des chocs physiques pendant le transfert.
Conception compacte et protection IP67
Un encombrement compact (20 % plus petit que celui des modèles comparables) permet une intégration facile dans les lignes de production à haute densité. Un indice IP67 protège contre la poussière, le liquide de refroidissement et l'humidité, garantissant un fonctionnement continu dans les environnements difficiles de fonderie et de soudage.
Mouvement précis et cycles plus rapides
La technologie de compensation dynamique offre une répétabilité de ±0,05 mm, maintenant des trajectoires précises même avec des charges excentriques. Les moteurs à grande vitesse réduisent les temps de cycle jusqu'à 35 %, augmentant ainsi considérablement le débit global de manutention des matériaux.
Intégration d'outils flexibles
Les points de montage standardisés J2 à J4 permettent une installation rapide d'effecteurs terminaux robustes tels que des ventouses à vide et des pinces magnétiques. Les ports d'E/S sur axes J3 et les doubles lignes pneumatiques simplifient l'intégration de l'automate pour les tâches de prélèvement et de placement automatisées.
Sécurité avancée en cas de collision et d'urgence
Un panneau de sécurité indépendant à double circuit déclenche le freinage en 0,1 seconde en cas d'urgence. La détection de collision intégrée protège les opérateurs, les effecteurs finaux et les équipements du poste de travail environnant pendant le transport rapide.
Anti-interférence et longue durée de vie
Un filtre de ligne triphasé intégré isole les interférences électromagnétiques pour une communication stable. Les composants clés sont testés pour une durée de vie opérationnelle de 80 000 heures, garantissant une durabilité à long terme sous des manipulations de haute intensité.
Paramètres techniques
|
Modèle |
CRP-RA15-12 |
|
|
Forme de bras |
Joints multiples verticaux |
|
|
Degré de liberté |
6 axis |
|
|
Charge utile maximale |
12kg |
|
|
Course maximale |
Axe1 |
Montage au sol/à l'envers -170 degrés ~ 170 degrés, montage mural -30 degrés ~ 30 degrés |
|
Axe2 |
-153 degrés ~ 90 degrés |
|
|
Axe3 |
-90 degrés ~ 150 degrés |
|
|
Axe4 |
-190 degrés ~ 190 degrés |
|
|
Axe5 |
-135 degrés ~ 135 degrés |
|
|
Axe6 |
-360 degrés ~ 360 degrés |
|
|
Vitesse maximale |
Axe1 |
235 degrés/S |
|
Axe2 |
208 degrés/S |
|
|
Axe3 |
235 degrés/S |
|
|
Axe4 |
376 degrés/S |
|
|
Axe5 |
440 degrés/S |
|
|
Axe6 |
698 degrés/S |
|
|
Couple admissible |
Axe4 |
23N.m |
|
Axe5 |
23N.m |
|
|
Axe6 |
9.3N.m |
|
|
Moment d'inertie admissible |
Axe4 |
0,63kg.m2 |
|
Axe5 |
0,63kg.m2 |
|
|
Axe6 |
0,17kg.m2 |
|
|
Poids du robot |
160kg |
|
|
Précision de positionnement répétée |
±0,05 mm |
|
|
Mode d'installation |
Montage au sol, à l'envers, montage mural |
|
|
Interface du corps |
E/S réservées |
16Pin |
|
Gaz réservé |
2*φ8mm |
|
|
Environnement d'installation |
Température ambiante |
0 ~ 45 degrés |
|
Humidité relative |
20 % ~ 80 % HR (sans condensation) |
|
|
Vibration |
Moins de 0,5 G |
|
|
Autres |
L'installation du robot doit être éloignée de : liquides ou gaz inflammables ou corrosifs, sources d'interférences électriques |
|
|
Niveau IP |
Corps IP54 , Poignet IP67 |
|
|
Caractéristiques avantageuses |
Structure compacte, vitesse élevée, haute précision, extensibilité élevée et opération facile |
|
|
Application |
Chargement et déchargement, palettisation, soudage, dépose, pulvérisation, manutention |
|
|
Configuration de l'armoire électrique |
G9A |
|
Diagramme
Schéma de l'interface d'installation

Dimension d'installation de la base

Dimensions de la bride
Diagramme de plage de mouvement


Personnalisez le robot industriel CRP à charge utile moyenne pour la gestion de vos projets
Nous pouvons ajuster les configurations clés pour mieux correspondre à vos conditions d'installation, à vos exigences de contrôle et aux spécifications de votre projet.
Longueur du câble d'interconnexion
Le câble d'interconnexion externe standard mesure 5 m, avec des options de 8 m, 10 m et 15 m disponibles. Des longueurs de câble personnalisées peuvent également être fournies pour différentes configurations d'équipement.
Puissance du transformateur
Le transformateur intégré est disponible dans les configurations 3 000 W, 5 000 W et 8 000 W. D'autres spécifications de transformateur peuvent être fournies sur demande.
Pendentif d'apprentissage
Choisissez entre les pendentifs d'apprentissage modèle E et modèle C en fonction de votre configuration préférée de fonctionnement et de programmation du robot.
Enseigner la longueur du câble du pendentif
Les câbles du boîtier d'apprentissage sont disponibles en longueurs de 6 m, 8 m, 10 m, 12 m et 15 m. D'autres longueurs de câble peuvent être personnalisées en fonction de vos exigences d'installation.
Interface système
Le système peut être fourni avec une interface en anglais utilisant des étiquettes d'écran CRP. Des étiquettes d’interface en anglais alternatives sont également disponibles pour les projets ayant des exigences d’interface spécifiques.
Couleur des robots
Les options de couleurs standard incluent le bleu, le gris télécom, le rouge, le jaune ASD, le jaune FLK, le blanc de sécurité, le papier d'herbe et le gris clair. D'autres couleurs peuvent également être personnalisées, avec un délai de 45 jours.
Construisez votre robot personnalisé
Gestion de la qualité des robots industriels CRP
CRP applique un contrôle qualité tout au long de l'inspection des matériaux, de la vérification de la précision, des tests de production et de l'évaluation finale des performances afin de maintenir une qualité constante du robot avant la livraison.
- Inspection des matériaux entrants- Vérifie la dureté, les dimensions, la composition des matériaux et l'apparence des matériaux entrants pour vérifier que les composants de base répondent aux exigences de qualité CRP.
- Inspection à trois coordonnées- Inspecte les pièces moulées du corps du robot et les pièces usinées pour vérifier la planéité, la verticalité, la concentricité, l'espacement des trous et l'ouverture avant leur entrée en production.
- Traçabilité numérique de la production- Utilise l'identification par code QR après l'inspection dimensionnelle pour connecter les données des composants au processus de production pour une gestion de la qualité traçable.
- Contrôle qualité des composants- Effectue une inspection complète des principaux composants du robot et gère la qualité des fournisseurs pour identifier et tracer les problèmes potentiels au niveau des lots.
- Test de vieillissement en charge- Effectue des tests de vieillissement sous charge maximale de 24 heures pour évaluer la stabilité de fonctionnement du robot dans des conditions de charge continue avant la livraison.
- Tests de performances- Teste la précision du positionnement, le bruit, les sons anormaux et la compatibilité des armoires électriques dans le cadre de l'évaluation finale des performances du robot.
- Inspection de qualité finale- Effectue des inspections complètes avant expédition pour vérifier les performances et la configuration du robot conformément aux exigences de la commande du client.
Ces processus de gestion de la qualité permettent une inspection et des tests traçables depuis les matériaux entrants jusqu'à la livraison finale, garantissant ainsi des performances constantes sur l'ensemble des produits de robots industriels CRP.

Pourquoi choisir CRP comme fabricant de robots industriels ?
CRP combine la R&D en robotique, la fabrication et l'expertise technique pour soutenir les projets d'automatisation industrielle.
Expérience de longue date dans l'industrie
CRP développe des systèmes de contrôle de robots depuis 2007 et a créé sa société de robotique en 2012. Sa base de robots industriels de plus de 35 000 m² couvre la R&D et la production de robots industriels, de contrôleurs, de systèmes d'entraînement et de contrôle, ainsi que d'autres composants de base.
Une expertise technique éprouvée
CRP possède plus de 400 droits de propriété intellectuelle autorisés, dont plus de 40 brevets d'invention. Ses capacités techniques couvrent le contrôle des robots, les systèmes d'entraînement, la détection intelligente et le développement complet de robots industriels.
Production contrôlée et gestion de la qualité
CRP gère les processus de production clés des robots industriels et des composants essentiels de son système de fabrication. Cette approche intégrée prend en charge la cohérence entre l'assemblage du robot, l'intégration des composants, les tests et la livraison finale.
Expérience mondiale établie
CRP a servi plus de 500 clients dans le monde et ses robots ont été exportés vers l'Asie du Sud-Est, l'Inde, le Pakistan, la Turquie, l'Europe et l'Amérique latine. Ses robots industriels sont utilisés dans les applications de manutention, de soudage, de palettisation, de pulvérisation, de polissage et de meulage.
Support de service complet de CRP pour vos projets de robots
CRP fournit une assistance technique et un service depuis l'installation et la formation du robot jusqu'à la maintenance après-vente à long terme.
Assistance technique sur site
CRP fournit une assistance sur site lorsqu'une assistance technique est requise lors du déploiement du robot.
L'assistance sur site comprend :
• Inspection robotique sur site
• Guide d'installation
• Assistance à la mise en service
• Dépannage technique
• Assistance technique sur site
Services de formation de robots
CRP propose une formation basée sur l'application robotique du client et les exigences opérationnelles.
La formation comprend :
• Formation sur les produits robotisés
• Formation au fonctionnement des robots
• Formation en programmation
• Formation à l'entretien
• Support de formation sur site
Service après-vente à long terme
CRP fournit une assistance continue après la livraison et la mise en service du robot.
Le support après-vente comprend :
• Garantie robot de 2 ans
• Assistance en réparation jusqu'à 5 ans après l'arrêt du produit
• Assistance de remplacement jusqu'à 10 ans
• Disponibilité des pièces de rechange
FAQ
Q : Comment le CRP-RA15-12 peut-il être intégré dans une ligne de production existante ?
R : Le CRP-RA15-12 peut être configuré pour le transfert de matériaux entre les machines, les convoyeurs, les accessoires et les stations d'assemblage. La planification de l'intégration doit tenir compte de la portée du robot, des chemins de transfert des pièces, des exigences relatives aux effecteurs finaux et de la communication avec l'API de la ligne ou tout autre équipement de contrôle.
Q : Que doivent prendre en compte les acheteurs lors de la sélection d'une pince pour le CRP-RA15-12 ?
R : La sélection des pinces dépend du poids de la pièce, des dimensions, de la forme, de l'état de la surface et des points de préhension. La charge totale de l'effecteur final doit rester dans la charge utile nominale du robot, y compris les adaptateurs et les outils montés. Les pinces à vide conviennent aux surfaces compatibles, tandis que les pinces magnétiques sont une option pour les pièces ferreuses appropriées.
Q : Le CRP-RA15-12 peut-il gérer différentes pièces sur la même ligne de production ?
R : Oui, il peut être configuré pour différentes tâches de manipulation grâce à des effecteurs terminaux appropriés, des trajectoires de mouvement programmées et des dispositions de positionnement des pièces. Pour la production de produits mixtes, les acheteurs doivent évaluer les exigences de changement de pince, la compatibilité des appareils et la nécessité de programmes robotisés séparés.
Q : Quelles informations doivent être fournies lors d'une demande de devis pour le CRP-RA15-12 ?
R : Fournissez les dimensions et le poids de la pièce, la distance de transfert requise, les positions de ramassage et de placement, le temps de cycle cible, le type d'effecteur final et l'espace d'installation disponible. Les détails de l'automate existant, des interfaces de communication et des câbles ou connexions pneumatiques requis aident également CRP à évaluer la configuration et à préparer un devis plus précis.
Q : Que faut-il préparer avant d'installer le CRP-RA15-12 ?
R : Préparez une base de montage appropriée, l'alimentation électrique requise, les connexions du système de contrôle et toute alimentation pneumatique nécessaire à l'effecteur final. Les acheteurs doivent également planifier l'enveloppe de travail du robot, le routage des câbles, les protections de sécurité et l'accès pour la maintenance avant l'installation et la mise en service.
